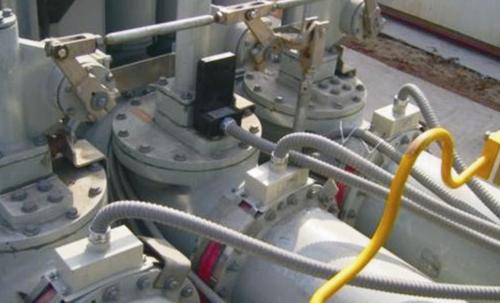

DSD5000G型 GIS局部放电在线监测装置

DSD5000G型局放在线监测装置为变电站GIS局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。



  • 产品描述
  • 性能特点
  • 技术参数

DSD5000G型局放在线监测装置为变电站GIS局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。

灵敏度高。对金属颗粒和浮电位体放电的检测灵敏度可达5PC，能准确检出电晕、爬电所放出局部放电。

稳定性好。选用优质传感器，外接噪声传感器和特定滤波器，采用先进的检测技术，配合软件处理技术，使抗干扰性强，有效提高了仪器的稳定性。

判断准确。本装置实时连续采样，当检测到的局部放电信号同时满足设置的“       阈值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。

完善的数据分析功能。装置具有完善的记录，分析GIS运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。

就地和远程报警。装置设置就地声光报警功能、远程软件界面报警功能。

本装置采用RS485通信，通信距离长、可靠。



机械及环境参数


机箱结构尺寸：

482.6mm×88.0mm×300.0mm（宽×高×深）

正常工作温度：

-10℃～50℃

极限工作温度：

-20℃～60℃

贮存及运输：

-25℃～70℃

相对湿度：

5%～95%

大气压力：

86～106KPa

额定电气参数

表2-2  装置额定电气参数表

频率：

50Hz/60Hz

交流工作电源：

AC220V，50Hz/60Hz允许偏差：-20％～+15％

功耗：

0.5VA

装置经受上述的过载电压/电流后，绝缘性能不下降。

主要技术指标

工作电源：

AC220V，50Hz/60Hz      允许偏差：-20％～+15％

工作电流：

0.5A

主机监测频段：

300MHz-2000MHz（高频） 、300MHz-3000MHz（噪音）

灵敏度：

5PC

增益：

85dB

驻波比：

1.5

主机检测通道数：

4高频、4噪音

阻抗：

50欧姆

传感器接口：

N-型

通信接口：

RS485

同步处理：

软件同步、交流电源同步

采集精度：

12Bit



高频传感器参数

监测频段：

300MHz-2000MHz

灵敏度：

5PC

增益：

65dB

驻波比：

1.5

阻抗：

50欧姆

接口：

N-型

安装方式：

专用不锈钢扎带安装



噪音传感器参数

监测频段：

300MHz-3000MHz

灵敏度：

10PC

增益：

65dB

驻波比：

1.5

阻抗：

50欧姆

接口：

N-型

安装方式：

强磁安装



功分器参数

频率范围：

300MHz-2000MHz

安装方式：

安装在现场机柜里面

阻抗匹配：

50[Ω]

输出接口：

N型

输出方式：

1 : 8 、 1 : 4

驻波比：

1.5



滤波器参数

频率消除范围：

660~890MHz

安装方式：

输入通道前端

阻抗匹配：

50[Ω]

输出接口：

N型

驻波比：

1.5

高频电缆线参数

内导体外径：

2.83mm

总外径：

10.2mm

最高使用频率：

8000MHz

衰减率：

衰减率154dB/km

屏蔽层：

双层镀银屏蔽

电磁兼容

静电放电抗扰度：

GB/T 17626.4-2

IV级

射频电磁场辐射抗扰度：

GB/T 17626.4-3

III级（网络IV级）

电快速瞬变脉冲群抗扰度：

GB/T 17626.4-4

IV级

浪涌（冲击）抗扰度：

GB/T 17626.4-5

IV级

射频场感应的传导骚扰抗扰度：

GB/T 17626.4-6

III级

工频磁场抗扰度：

GB/T 17626.4-8

IV级

脉冲磁场抗扰度：

GB/T 17626.4-9

V级

阻尼振荡磁场抗扰度：

GB/T 17626.4-10

V级

振荡波抗扰度：

GB/T 17626.4-12

II级（信号端口）



绝缘试验

绝缘试验符合：

GB/T14598.3-93 6.0

冲击电压试验符合：

GB/T14598.3-93 8.0
